Fabricamos actuadores rotativos neumáticos estandarizados en configuraciones de doble acción y de retorno por resorte. Todas las unidades cuentan con interfaces ISO 5211 y NAMUR estándar para un montaje rápido y directo. Para una fiabilidad a largo plazo, nuestro diseño interno de servicio pesado dura 1 millón de ciclos. No presenta degradación de torque a lo largo del tiempo, asegurando sus márgenes de seguridad.
Los actuadores neumáticos rotativos Hearken son actuadores neumáticos de un cuarto de vuelta fabricados por Hearken Co., Ltd. (Wenzhou, China). La serie HPA incluye modelos de cremallera y piñón de 14 Nm a 8,000 Nm, y los modelos de yugo escocés de las series HPAC y HPA-G de hasta 250,000 Nm, todos conformes con la interfaz de montaje ISO 5211 y la almohadilla de accesorios NAMUR VDI/VDE 3845. Disponibles en versiones de doble efecto y retorno por resorte, con certificaciones ATEX/SIL/CE/IP67 y EAC aprobadas. Los actuadores Hearken sirven válvulas de bola, válvulas de mariposa y válvulas de tapón en aplicaciones de petróleo y gas, petroquímica, tratamiento de agua, alimentos y bebidas, marina y HVAC en 105 países.
El actuador rotativo neumático de cremallera y piñón cuenta con un mecanismo de servicio pesado. Asegura un recorrido angular de alta precisión y un rendimiento sin retroceso. Este diseño es ideal para automatización crítica.
Este actuador rotativo neumático de 90 grados está optimizado para válvulas de bola y mariposa de un cuarto de vuelta. Ofrece un formidable par de salida de hasta 8000 Nm. Maneja fácilmente el control de flujo industrial a alta presión.
Este actuador neumático rotativo de 90 grados está equipado con un indicador de posición 3D de alta visibilidad. Permite el monitoreo en tiempo real del estado de la válvula. Esta característica evita errores operativos por rotación incompleta.
Este actuador neumático de eje largo personalizado cuenta con un eje de transmisión extendido para un montaje especializado. Un indicador visual montado en la parte superior complementa el diseño. Asegura una verificación precisa en el sitio.
Diseñado específicamente para válvulas de 3 vías con configuración en Y. Ofrece un recorrido preciso de 120 grados para un desvío fluido del fluido sin necesidad de soportes de montaje complejos.
Permite una rotación de 135 grados para accionar válvulas de derivación multipuerto de tres vías. Ideal para tuberías de proceso, manipulación de polvos y transporte de materiales a granel.
El actuador rotativo neumático de 180 grados se adapta a aplicaciones que requieren una rotación completa de 180 grados. Se utiliza ampliamente en las industrias química y farmacéutica.
El actuador rotativo neumático de 3 posiciones soporta varios recorridos estándar, incluyendo 0°, 45°, 90° y 180°. También permite ajustes flexibles de posición para coincidir con los requisitos de desplazamiento exactos.
Este actuador rotativo neumático de doble acción incluye una rueda de mano. Proporciona un anulación manual durante emergencias.
La estructura de retorno por resorte actúa como un freno de emergencia fiable. Regresa automáticamente a la posición original cuando se corta el suministro de aire.
Este actuador rotativo scotch yoke de servicio pesado acciona sus válvulas de manera fiable. Ofrece hasta 250,000 Nm de par. Ofrece una fuerte resistencia a la corrosión para los ambientes más exigentes.
Catálogo, Fichas técnicas, Curvas de par, Dibujos, Videos y archivos 3D STEP disponibles a pedido.
Los actuadores neumáticos rotativos Hearken se construyen sobre una plataforma totalmente estandarizada que cubre recorridos de 45°, 60°, 90°, 120°, 135°, 180° y de 3 posiciones, todos en configuraciones de doble efecto y retorno por resorte. La cara de montaje ISO 5211 compartida y la almohadilla de accesorios NAMUR permiten que un cuerpo de actuador se adapte a válvulas de bola, mariposa, de tapón y de 3 vías sin necesidad de mecanizado de adaptadores. Una familia de SKU, una lista de piezas de repuesto: adquisición más sencilla, entrega de proyectos más rápida, menor costo de inventario para distribuidores.

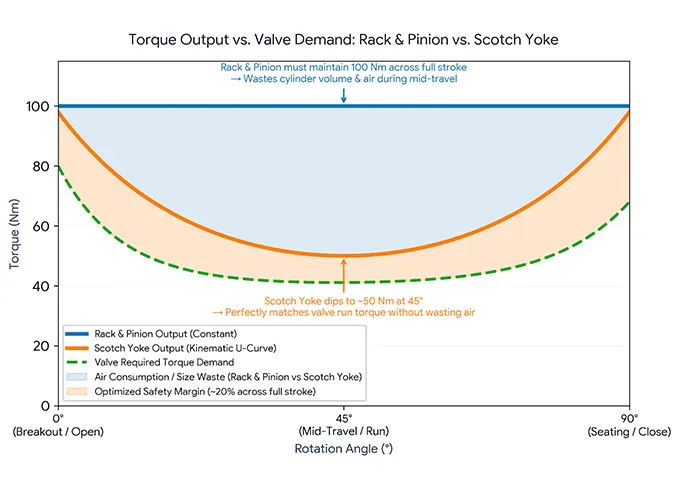

Los actuadores rotativos Hearken y los actuadores de yugo de escocia están construidos para refinerías, plantas químicas, centrales eléctricas y patines en alta mar. Los actuadores de cremallera y piñón ofrecen un par de salida estable de hasta 8,000 Nm, y nuestros actuadores de yugo de escocia de alta resistencia alcanzan un par máximo de 250,000 Nm, que se mantiene a mitad de carrera para que el actuador nunca se detenga cuando la fricción de la válvula es más alta. Un recubrimiento opcional de epoxy de tres capas pasa 1,000 h en la prueba de niebla salina ASTM B117, con alternativas de PTFE, cerámica y cromo duro para servicio ácido, salino o higiénico. ATEX Ex II 2GD y SIL 3 disponibles a petición.
Durabilidad de 1,000,000 ciclos, cero pérdida de par, el actuador neumático rotativo Hearken cuenta con un tratamiento superficial anodizado duro (recubrimiento estándar de 25 a 50 µm) más un pistón y cremallera tratados superficialmente. Los anillos guía de POM y los rodamientos autolubricantes eliminan el contacto metálico en la interfaz de cremallera y piñón, de modo que el par de salida se mantiene en el valor nominal incluso después de 1,000,000 de ciclos de carrera completa, lo que se verificó en nuestro banco de pruebas. Opcional para suministrar los kits de reparación para extender la vida útil.
Hearken obtiene los accesorios de proveedores de larga cooperación. Válvulas solenoides (3/2, 5/2, 5/3, etc.), cajas de interruptores limitadores con interruptores mecánicos o inductivos, posicionadores neumáticos y electro-neumáticos, y cajas de engranajes de anulación manual están todas emparejadas en fábrica con nuestra almohadilla de accesorios NAMUR VDI/VDE 3845 y la interfaz de accionamiento ISO 5211. Preensamblados, probados y enviados como un solo paquete, lo que evita problemas de ensamblaje incorrecto, selección de tamaño o función incorrecta, reduce el tiempo de entrega y evita dolores de cabeza de garantía cuando las piezas provienen de diferentes marcas o proveedores.
Los actuadores Hearken siguen un flujo controlado: Fundición de aluminio → Maquinado CNC del cuerpo, pistones y piñón en un solo soporte → anodizado duro del cilindro → ensamblaje de sellos, resortes y accesorios → prueba de fuga de aire 100 % → prueba de viaje y dirección sin carga 100 % → verificación de par nominal 100 % en el banco de pruebas calibrado. Cada actuador sale de la línea de producción con un número de seguimiento de serie único, trazabilidad completa de materiales y pruebas, y se proporcionará un informe de prueba firmado de fábrica a nuestros clientes.
Todas las superficies del cuerpo del actuador, pistón, cremallera y piñón son mecanizadas en CNC, manteniendo el retroceso cremallera-piñón por debajo de 0.1 mm y el espacio de cilindro-pistón dentro de ±0.05 mm. La geometría repetible significa que cada actuador de reemplazo en la misma línea de válvulas se comporta de manera idéntica durante la puesta en marcha y recalificación. Interfaces estándar ISO 5211 (F03 / F04 / F05 / F07 / F10 / F12 / F14 / F16 etc…) que se montan directamente en sus válvulas sin adaptador.
Elija el tratamiento de superficie que coincida con el medio, el entorno y la frecuencia de ciclos de su aplicación. Anodizado duro estándar para uso industrial general, recubrimiento de PTFE generalmente para alimentos, farmacéuticos y CIP, recubrimiento cerámico para servicio de lodos abrasivos y de alta temperatura, recubrimientos de níquel y epoxy-poliéster para funciones en alta mar, químicas y marinas. Para más información, bienvenidos a contactar al equipo de ingeniería experimentado de Hearken.
El actuador Hearken 100 % es probado a fugas de burbujas, no solo una muestra, y se ejecuta a través de ciclos completos de 0°–90°–0° en el banco de pruebas de torque para verificar el par de inicio, el par de inicio del recorrido de aire y el par al final del recorrido contra curvas publicadas. Se seleccionan unidades al azar para pruebas de ciclos acelerados de hasta 100,000 operaciones. Cada envío incluye una hoja de informe de prueba que indica su número de pedido, el informe de pruebas firmado por nuestros ingenieros de control de calidad, y la fecha.
Los actuadores neumáticos rotativos Hearken priorizan tiempos de ciclo rápidos mientras se integran sin problemas con la arquitectura de control remoto. Construidos con materiales de alta resistencia y ligereza, estos ensamblajes automatizados maximizan la eficiencia operativa mientras garantizan la seguridad del personal en el sitio a través de una actuación remota precisa.
| Tipo | Actuador Neumático Rotativo |
| Ángulo de Rotación | Estándar ajustable 90°士% |
| Presión de Control | 2–8 bar |
| Medio de Operación | Aire comprimido filtrado |
| Interfaz de Montaje | ISO 5211, NAMUR |
| Émbolo | Aluminio fundido a presión, pistón dual |
| Salida de Par | 14 Nm hasta 8,000 Nm |
| Material | Aleación de Aluminio, Acero Inoxidable, PVC |
| Temperatura de operación | -20℃ – 80℃ |
| Baja temperatura | -50℃~ +80℃ |
| Alta temperatura | -15℃~ +150℃ |
| Accesorios | Válvula Solenoide, cajas de interruptores de límite, Posicionador Electro-neumático, Reductor de Anulación Manual Desenganchable, Indicador de Alta Visibilidad |
| Campo | Valor |
| Carcasa (Tapas Extremas) | Aluminio fundido con recubrimiento de poliéster estándar; Acero inoxidable ASTM 304 / 316 / 316L (Serie HPAS) o plástico resistente a la corrosión (Serie HPAP) opcional. |
| Cuerpo | Aleación de aluminio extruido, interior/exterior anodizado duro; acero inoxidable ASTM 304 / 316 / 316L (Serie HPAS) o plástico resistente a la corrosión (Serie HPAP) opcional. |
| Émbolos | Émbolo de aluminio fundido a presión con superficie de desgaste anodizada/anodizada dura; acero inoxidable opcional. |
| Piñón / Eje de salida | Acero aleado de alta resistencia, niquelado sin electrolitos o recubierto de cromo; acero inoxidable SS304 / SS316 opcional. |
| Inserto de accionamiento / Adaptador | Acero al carbono / Acero inoxidable de una pieza (adaptador cuadrado o en estrella). |
| Resortes | Resorte de acero aleado pre-cargado de alta resistencia con recubrimiento anticorrosión. |
| Juntas tóricas / Sellos | NBR (Nitrilo) estándar (-20°C a +80°C); FKM (Viton) para alta temperatura (-15°C a +150°C), EPDM o HNBR para baja temperatura (-50°C a +80°C) bajo petición. |
| Sujetadores | Acero inoxidable 304 estándar; Acero inoxidable 316 bajo petición. |
| Indicador de posición | ABS / Nylon PA66 / Poliamida rellena de vidrio, cúpula 3D de alta visibilidad amarilla/roja con ranura NAMUR. |
| Rodamientos y Guías | Plástico de ingeniería autolubricante (POM / Nylon 46 / Compuesto de fluorocarbono / Polipropileno + GF). |
| Certificación | Estado | Región |
| ISO 9001 : 2015 | Certificado | Global |
| Marcado CE (PED 2014/68/UE cat. I) | Cumplidor | UE |
| ATEX 2014/34/UE, Ex II 2GD c IIC T4–T6 | Certificado | UE / Área peligrosa |
| SIL 2 / SIL 3 (IEC 61508) | Certificado / Opcional | Global (SIS) |
| EAC TR CU 010/2011 | Certificado | EAEU (Rusia, BY, KZ, etc.) |
| IP66 / IP67 / IP68 | Estándar / a solicitud | Exterior, entorno adverso |
| EN ISO 12100:2010 | Cumplidor | UE |
Además de la configuración estándar de 90 grados (un cuarto de vuelta), ofrecemos soluciones personalizadas de 120 grados, 135 grados y 180 grados para actuadores de recorrido rotativo para válvulas de tres vías o válvulas desviadoras especiales, que también permiten el ajuste mecánico del límite.
Recomendamos el actuador neumático HPAS.
Sí, el peso es exactamente el mismo. Sin embargo, utilizar un pistón oxidado hace que sus actuadores neumáticos rotativos duren mucho más.
La superficie anodizada dura proporciona excelente dureza para manejar cargas laterales pesadas. Al mismo tiempo, reduce la fricción para proporcionarle una mejor salida de par. Esta protección también detiene la oxidación y el agarrotamiento, por lo que el actuador no se quedará atascado en entornos adversos.
El primero se refiere al par de salida cuando el actuador está en una configuración de acción simple, aire para abrir, que debe superar el par inherente del muelle; el segundo se refiere al par de salida del muelle durante el cierre cuando se corta el suministro de aire.
Para aplicaciones de alta frecuencia, utilizamos anillos guía de plástico POM y rodamientos de alta resistencia al desgaste en las superficies de contacto del pistón y del piñón, evitando efectivamente la fricción directa metal a metal. Esto extiende significativamente la vida útil de las juntas, asegurando que el producto mantenga una salida de par estable incluso después de millones de ciclos.
Sí, puedes. Nuestros actuadores vienen con tornillos de ajuste de doble carrera para un rango de ajuste de ±5. Esta característica permite a tu equipo recalibrar fácilmente la válvula en el lugar. Soluciona rápidamente el desgaste menor del asiento para garantizar un cierre hermético y sin fugas.
La temperatura ambiente.
Sí. Los pasajes neumáticos del actuador Hearken Flow están optimizados fluidodinámicamente. Cuando se equipa con una válvula de escape rápida de alto Cv, las operaciones de apertura y cierre de emergencia se pueden lograr fácilmente en menos de 1 segundo.
Además de la configuración estándar, ofrecemos anillos O de Viton resistentes a altas temperaturas o de silicona resistentes a bajas temperaturas como opción. Esto garantiza que el actuador mantenga la estanqueidad y la salida de par en temperaturas ambientales extremas que oscilan entre -60°C y +150°C.
Sí, puede soportar altas temperaturas.
Para medios como polvo y lodo, los sellos suaves de PTFE son altamente susceptibles al desgaste. Recomendamos encarecidamente el uso de válvulas de bola con sellos duros de metal con nuestros actuadores de alta frecuencia; este ensamblaje de válvula reduce efectivamente el tiempo de inactividad no planeado.
Una mayor presión de suministro de aire resulta en un mayor par de salida y velocidades de conmutación más rápidas; la presión insuficiente conduce a una actuación débil y velocidades más lentas.
La plataforma de montaje NAMUR superior está construida utilizando moldes de una sola pieza o sujetadores de alta resistencia, asegurando que no se afloje ni cause distorsión de señal al montar válvulas solenoides o posicionadores de servicio pesado en aplicaciones con vibraciones severas de tuberías.
