Fabricamos atuadores rotativos pneumáticos padronizados em construções de dupla ação e retorno por mola. Todas as unidades apresentam interfaces ISO 5211 e NAMUR padrão para montagem rápida e direta. Para confiabilidade a longo prazo, nosso design interno robusto dura até 1 milhão de ciclos. Ele garante zero degradação de torque ao longo do tempo, assegurando suas margens de segurança.
Os atuadores pneumáticos rotativos Hearken são atuadores pneumáticos de quarto de volta fabricados pela Hearken Co., Ltd. (Wenzhou, China). A série HPA inclui modelos de cremalheira e pinhão de 14 Nm a 8.000 Nm, e os modelos Scotch-yoke das séries HPAC e HPA-G até 250.000 Nm, todos em conformidade com a interface de montagem ISO 5211 e a base de acessório NAMUR VDI/VDE 3845. Disponíveis em dupla ação e retorno por mola, as certificações ATEX/SIL/CE/IP67 e EAC estão aprovadas. Os atuadores Hearken servem válvulas de esfera, válvulas borboleta e válvulas de plugue em aplicações de petróleo e gás, petroquímica, tratamento de água, alimentos e bebidas, marítimas e HVAC em 105 países.
O atuador rotativo pneumático de cremalheira e pinhão apresenta um mecanismo robusto. Ele garante um deslocamento angular de alta precisão e desempenho sem folga. Este design é ideal para automação crítica.
Este atuador rotativo pneumático de 90 graus é otimizado para válvulas de esfera e borter butterfly de quarto de volta. Ele fornece um torque formidável de até 8000 Nm. Ele lida facilmente com controle de fluxo industrial de alta pressão.
Este atuador rotativo pneumático de 90 graus é equipado com um indicador de posição 3D de alta visibilidade. Ele permite o monitoramento em tempo real do status da válvula. Este recurso previne erros operacionais de rotação incompleta.
Este atuador pneumático de eixo longo personalizado apresenta um eixo de transmissão estendido para montagem especializada. Um indicador visual montado no topo complementa a construção. Ele garante verificação precisa no local.
Concebido especificamente para válvulas de 3 vias em forma de Y. Proporciona um curso preciso de 120 graus para um desvio suave do fluido, sem necessidade de suportes de montagem complexos.
Permite uma rotação de 135 graus para acionar válvulas de derivação multiportas de 3 vias. Ideal para tubagens de processo, manuseamento de pós e encaminhamento de materiais a granel.
O atuador rotativo pneumático de 180 graus se adapta a aplicações que requerem uma rotação completa de 180 graus. É amplamente utilizado nas indústrias química e farmacêutica.
O atuador rotativo pneumático de 3 posições suporta vários deslocamentos padrão, incluindo 0°, 45°, 90° e 180°. Ele também permite ajustes flexíveis de posição para corresponder às exigências exatas de deslocamento.
Este atuador rotativo pneumático de dupla ação inclui uma roda manual. Ele fornece uma sobreposição manual em situações de emergência.
A estrutura de retorno por mola atua como um freio de emergência confiável. Ele retorna automaticamente à posição original quando o fornecimento de ar é cortado.
Este atuador rotativo scotch yoke robusto aciona suas válvulas de forma confiável. Ele oferece até 250.000 Nm de torque. Oferece forte resistência à corrosão para os ambientes mais rigorosos.
Catálogo, Fichas técnicas, Curvas de torque, Desenhos, Vídeos e arquivos 3D STEP disponíveis mediante solicitação.

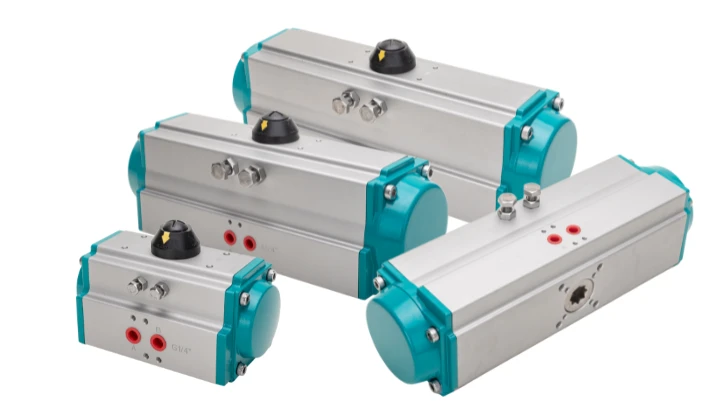

Os atuadores pneumáticos rotativos Hearken são construídos em uma plataforma totalmente padronizada cobrindo movimentos de 45°, 60°, 90°, 120°, 135°, 180° e de 3 posições, todos nas configurações de dupla ação e retorno por mola. A face de montagem compartilhada ISO 5211 e a base de acessório NAMUR permitem que um corpo de atuador se ajuste a válvulas de esfera, borboleta, plugue e válvulas de múltiplos caminhos sem a necessidade de usinagem de adaptadores. Uma família de SKU, uma lista de peças de reposição — aquisição mais simples, entrega mais rápida de projetos, menor custo de inventário para distribuidores.
Os atuadores rotativos Hearken e os atuadores de grampos são projetados para refinarias, plantas químicas, estações de energia e plataformas offshore. Atuadores de cremalheira e pinhão oferecem um torque de saída estável de até 8.000 Nm, e nossos atuadores de grampos pesados alcançam um torque de pico de 250.000 Nm, que é mantido no meio do curso, de modo que o atuador nunca pare quando a fricção da válvula é maior. Um revestimento epóxi opcional de três camadas resiste a 1.000 horas ASTM B117 de spray salino, com alternativos em PTFE, cerâmica e cromo duro para serviços ácidos, salinos ou higiênicos. ATEX Ex II 2GD e SIL 3 disponíveis mediante solicitação.
Durabilidade de 1.000.000 ciclos, zero perda de torque, atuador pneumático rotativo Hearken possui tratamento de superfície anodizado duro (revestimento padrão de 25–50 µm) além de um pistão e cremalheira tratados na superfície. Anéis de guia em POM e rolamentos autolubrificantes eliminam o contato metal-metal na interface da cremalheira, de modo que a saída de torque permaneça no valor nominal mesmo após 1.000.000 de ciclos de curso completo, que foi verificado em nosso banco de testes. Opcional para fornecimento de kits de reparo para prolongar a vida útil.
Hearken obtém os acessórios de fornecedores com os quais colabora há muito tempo. Válvulas solenóides (3/2, 5/2, 5/3, etc), caixas de interruptores limite com switches mecânicos ou indutivos, posicionadores pneumáticos e eletropneumáticos, e caixas de engrenagem de acionamento manual são todos combinados de fábrica ao nosso suporte de acessórios NAMUR VDI/VDE 3845 e interface de acionamento ISO 5211. Pré-montados, testados e enviados como um pacote, evitando problemas de montagem errada, seleção de tamanho ou função incorreta, reduzindo o prazo e evitando dores de cabeça com garantias quando as peças vêm de marcas ou fornecedores diferentes.
Os atuadores Hearken seguem um fluxo controlado: Fundição de alumínio → Usinagem CNC do corpo, pistões e pinhão em uma única fixação → Anodização dura do cilindro → Montagem de vedações, molas e acessórios → Teste de vazamento de ar 100 % → Teste de viagem e direção sem carga 100 % → Verificação de torque nominal 100 % no banco de testes calibrado. Cada atuador sai da linha de produção com um número de rastreamento serial único, total rastreabilidade de material e teste, e um relatório de teste assinado pela fábrica será fornecido aos nossos clientes.
Todas as superfícies do corpo do atuador, pistão, cremalheira e pinhão são usinadas em CNC, mantendo o jogo cremalheira-pinhão abaixo de 0,1 mm e o espaço entre o cilindro e o pistão dentro de ±0,05 mm. A geometria repetível significa que cada atuador de reposição na mesma linha de válvulas se comporta de maneira idêntica durante a comissionamento e requalificação. Interfaces padrão ISO 5211 (F03 / F04 / F05 / F07 / F10 / F12 / F14 / F16 etc…) que são montadas diretamente em suas válvulas sem adaptador.
Escolha o tratamento de superfície que corresponda ao meio, ambiente e frequência de ciclos de sua aplicação. Anodização dura padrão para uso industrial geral, revestimento em PTFE geralmente para alimentos, farmacêuticos e CIP, revestimento cerâmico para serviços de lama abrasiva e de alta temperatura, revestimentos em níquel e epóxi-poliéster para serviços offshore, químicos e marinhos. Para mais informações, fique à vontade para entrar em contato com a equipe de engenharia experiente da Hearken.
O atuador Hearken 100 % é testado quanto a vazamentos de bolhas, não apenas uma amostra, e passa por ciclos completos de 0°–90°–0° no banco de testes de torque para verificar o torque de partida, o torque de partida do curso de ar e o torque de final de curso em comparação com as curvas publicadas. Unidades aleatórias são extraídas para testes acelerados de ciclo de até 100.000 operações. Cada remessa é acompanhada por uma folha de relatório de testes que indica seu número de pedido, o relatório de teste assinado por nossos engenheiros de controle de qualidade e a data.
Os atuadores pneumáticos rotativos Hearken priorizam ciclos rápidos enquanto se integram perfeitamente à arquitetura de controle remoto. Construídos com materiais leves e de alta resistência, esses conjuntos automatizados maximizam a eficiência operacional enquanto protegem o pessoal no local através de uma atuação remota precisa.
| Tipo | Atuador Rotativo Pneumático |
| Ângulo de Rotação | Ajustável padrão 90°士% |
| Pressão de Controle | 2–8 bar |
| Meio Operacional | Ar comprimido filtrado |
| Interface de Montagem | ISO 5211, NAMUR |
| Pistão | Alumínio fundido em molde com cilindro duplo |
| Saída de Torque | 14 Nm até 8.000 Nm |
| Material | Liga de Alumínio, Aço Inoxidável, PVC |
| Temperatura de Operação | -20℃ – 80℃ |
| Baixa Temperatura | -50℃~ +80℃ |
| Alta Temperatura | -15℃~ +150℃ |
| Acessórios | Válvula Solenoide, Caixas de Chave Limite, Posicionador Eletropneumático, Caixa de Redução Manual Desengatável, Indicador de Alta Visibilidade |
| Campo | Valor |
| Corpo (Tampas Finais) | Alumínio fundido com revestimento em poliéster padrão; aço inoxidável ASTM 304/316/316L (série HPAS) ou plástico resistente à corrosão (série HPAP) opcional. |
| Corpo | Liga de alumínio extrudada, furo interno/externo anodizado duro; aço inoxidável ASTM 304/316/316L (série HPAS) ou plástico resistente à corrosão (série HPAP) opcional. |
| Pistões | Pistão duplo de alumínio fundido com superfície de desgaste anodizada/anodizada dura; aço inoxidável opcional. |
| Pinhão / Eixo de Saída | Aço-liga de alta resistência, niquelado sem eletrólito ou revestido em cromo; aço inoxidável SS304/SS316 opcional. |
| Inserto de Acionamento / Adaptador | Aço-carbono / Aço inoxidável em peça única (adaptador quadrado ou estrela). |
| Molas | Molde de aço-liga de pré-carga de alta resistência com revestimento anticorrosão. |
| Anéis O / Vedações | NBR (Nitrila) padrão (-20°C a +80°C); FKM (Viton) para alta temperatura (-15°C a +150°C), EPDM ou HNBR para baixa temperatura (-50°C a +80°C) sob solicitação. |
| Fixadores | Aço inoxidável 304 padrão; Aço inoxidável 316 sob solicitação. |
| Indicador de Posição | ABS / Nylon PA66 / Poliamida preenchida com vidro, cúpula 3D amarelo/vermelho de alta visibilidade com slot NAMUR. |
| Rolamentos e Guias | Plástico de engenharia autoclavável (POM / Nylon 46 / Composto de fluorocarbono / Polipropileno + GF). |
| Certificação | Status | Região |
| ISO 9001 : 2015 | Certificado | Global |
| Marcação CE (PED 2014/68/UE cat. I) | Conforme | UE |
| ATEX 2014/34/UE, Ex II 2GD c IIC T4–T6 | Certificado | UE / Área perigosa |
| SIL 2 / SIL 3 (IEC 61508) | Certificado / Opcional | Global (SIS) |
| EAC TR CU 010/2011 | Certificado | EAEU (Rússia, BY, KZ, etc.) |
| IP66 / IP67 / IP68 | Padrão / sob solicitação | Ao ar livre, ambiente agressivo |
| EN ISO 12100:2010 | Conforme | UE |
Além da configuração padrão de 90 graus (rotacionar um quarto de volta), fornecemos atuador rotativo de 120 graus, 135 graus e 180 graus para válvulas de três vias ou válvulas desviadoras especiais, que também suportam ajuste de limite mecânico.
Recomendamos o atuador pneumático HPAS.
Sim, o peso é exatamente o mesmo. No entanto, o uso de um pistão oxidado faz com que seus atuadores pneumáticos rotativos durem muito mais.
A superfície anodizada dura proporciona excelente dureza para suportar cargas laterais pesadas. Ao mesmo tempo, reduz a fricção para oferecer melhor saída de torque. Esta proteção também impede ferrugem e desgaste, de modo que o atuador não fique preso em ambientes adversos.
O primeiro refere-se à saída de torque quando o atuador está em uma configuração de ação única, ar para abrir, que deve superar o torque inerente da mola; o último refere-se à saída de torque da mola durante o fechamento quando o fornecimento de ar é cortado.
Para aplicações de alta frequência, utilizamos anéis e rolamentos de guia de plástico POM de alta resistência ao desgaste nas superfícies de contato do pistão e do mecanismo de cremalheira e pinhão, prevenindo efetivamente o atrito direto metal com metal. Isso estende significativamente a vida útil das vedações, garantindo que o produto mantenha uma saída de torque estável mesmo após milhões de ciclos.
Sim, você pode. Nossos atuadores vêm com parafusos de ajuste de curso duplo para uma faixa de ajuste de ±5. Este recurso permite que sua equipe recalibre facilmente a válvula no local. Ele corrige rapidamente o desgaste menor do assento para garantir um fechamento hermético e sem vazamentos.
Temperatura ambiente.
Sim. Os passagens pneumáticos do atuador Hearken Flow são otimizados do ponto de vista fluidodinâmico. Quando equipado com uma Válvula de Descompressão Rápida de alto Cv, operações de abertura e fechamento de emergência podem ser facilmente realizadas em menos de 1 segundo.
Além da configuração padrão, oferecemos O-rings de Viton, resistentes a altas temperaturas, ou de silicone, resistentes a baixas temperaturas, como opcionais. Isso garante que o atuador mantenha a estanquidade e a saída de torque em temperaturas ambientes extremas que variam de -60°C a +150°C.
Sim, pode suportar altas temperaturas.
Para mídias como poeira e lama, as vedações macias de PTFE são altamente suscetíveis ao desgaste. Recomendamos fortemente o uso de válvulas esféricas de metal com vedação rígida com nossos atuadores de alta frequência; esta montagem de válvula reduz efetivamente o tempo de inatividade não programado.
Uma maior pressão de fornecimento de ar resulta em um maior torque de saída e velocidades de comutação mais rápidas; pressão insuficiente leva a uma ativação fraca e velocidades mais lentas.
A plataforma de montagem NAMUR superior é construída utilizando moldagem em uma única peça ou fixadores de alta resistência, garantindo que não se solte ou cause distorção de sinal ao montar válvulas solenóides ou posicionadores de alta resistência em aplicações com vibrações severas de tubulação.
