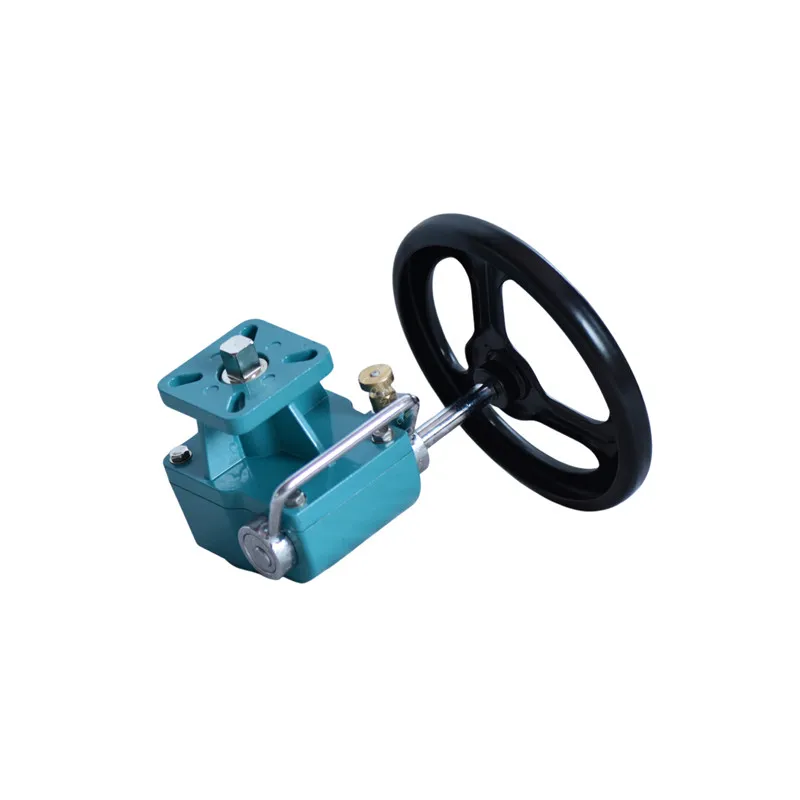

Разъединяемый редуктор
Разъединяемый редуктор
- Материал корпуса: Литой алюминиевый сплав
- Материал вала: 45# сталь
- Соотношение: 26:1, 28:1, 38:1, 54:1,80:1, 78:1
- Номинальная мощность: 250 Нм~3000 Нм
- Температура: -20’C-70’C
- Дополнительная температура: -45°C-50°C
- Класс защиты: Водонепроницаемый – IP67
- Фланцевая соединение: Стандарт IS0 5211 или DIN 3337
Описание
Механизм ручки клапана серии HDM используется в нефтяной, химической, фармацевтической, водоочистной, энергетической, ядерной и других областях для 90-градусных шаровых клапанов, бабочки, муфтовых клапанов и других клапанов, поддерживающих использование ручного сцепления компании. Также может быть использован в соответствии с требованиями клиента к передаточному числу продукта, температуре использования, уровню защиты и уровню антикоррозийной защиты.
Настройка под заказ. Компания ориентирована на国内和国际市场, клиенты в основном из Ближнего Востока, Европы и Соединенных Штатов, а также других известных иностранных предприятий по производству клапанов.
Основные применения продуктов
Ручное сцепление сочетается с пневматическим актуатором для реализации ручного или пневматического привода для бабочковых клапанов, шаровых клапанов и т.д., которые открываются на 90°.
Характеристика
1. Малогабаритный, легкий и разумный по дизайну.
2. Продукция серийная, крутящий момент соответствует пневматическим устройствам.
3. Дырки для соединения турбины имеют два ключевых паза, расположенных на 90 градусов друг от друга, так что пользователи могут выбрать относительное положение устройства с клапаном в соответствии со своими потребностями.
4. Поднимая ограничительное кольцо, вращая эксцентриковое устройство, автоматически ограничивающее 90-градусный штифт, для достижения пневматического, в противном случае для достижения ручного.
5. Продукт на заводе оснащен специальной смазкой и сборкой клапана, обеспечивает общий уплотнитель, пыльозащиту, водонепроницаемость и защиту.
Технические характеристики
 | Нет. | Название | Материал | Нет. | Название | Материал |
| 1 | Приводной шпиндель | Сталь с легирующими добавками | 9 | Червячная передача | Чугун с сахарной графитовой структурой | |
| 2 | Уплотнительное кольцо | Нитриловая резина | 10 | Плоский подшипник | Сталь с легирующими добавками | |
| 3 | Листовая пружина | Нержавеющая сталь (304) | 11 | Ручка | Нержавеющая сталь (304) | |
| 4 | Верхняя крышка | Алюминиевый сплав | 12 | Эксцентриковая втулка | Сталь с легирующими добавками | |
| 5 | Закрепление | Нержавеющая сталь (304) | 13 | Уплотнительное кольцо | Нитриловая резина | |
| 6 | Указательный штифт | Сталь с легирующими добавками | 14 | Червяк | Сталь с легирующими добавками | |
| 7 | Уплотнительное кольцо | Нитриловая резина | 15 | Передаточный рычаг | Сталь с легирующими добавками | |
| 8 | Уплотнительное кольцо | Нитриловая резина | 16 | Коробка | Алюминиевый сплав |
| Модель | Двойное действие (DA) | Возврат пружины (SR) | Скоростное соотношение | Сила крутящего момента |
|---|---|---|---|---|
| HDM-1 | HPA052DA-HPA092DA | HPA052SR-HPA083SR | 26:1 | 180 |
| HDM-2 | HPA105DA-HPA125DA | HPA092SR-HPA105SR | 28:1 | 320 |
| HDM-3 | HPA125DA-HPA145DA | HPA115SR-HPA125SR | 38:1 | 680 |
| HDM-4 | HPA160DA-HPA190DA | HPA145SR-HPA160SR | 54:1 | 1200 |
| HDM-5 | HPA210DA-HPA240DA | HPA190SR-HPA210SR | 80:1 | 2100 |
| HDM-6 | HPA240DA-HPA270DA | HPA210SR-HPA240SR | 78:1 | 3000 |
| HDM-7 | HPA270DA-HPA300DA | HPA240SR-HPA270SR | 98:1 | 3800 |
| HDM-8 | HPA350DA | HPA300SR | 120:1 | 5400 |
Размер
| Модель | HDM-1 | HDM-2 | HDM-3 | HDM-4 | HDM-5 | HDM-6 | HDM-7 | HDM-8 |
|---|---|---|---|---|---|---|---|---|
| A | F07 | F10 | F12 | F14 | F16 | F16 | F16 | F16 |
| B | ∅57 | ∅70 | ∅89 | ∅108 | ∅108 | ∅159 | ∅159 | / |
| C | F05 | F07 | F07/F10 | F10/F12 | F14 | F14 | ∅200 | F25 |
| D | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 | 46*46 |
| E | 15 | 19 | 22 | 28 | 38 | 48 | 48 | 48 |
| F | 105 | 110 | 130 | 165 | 185 | 200 | 200 | 203 |
| G | 20 | 22 | 28 | 32 | 40 | 50 | 50 | 50 |
| H | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 | 46*46 |
| N | 115 | 135 | 160 | 200 | 244 | 282 | 313 | 370 |
| W | 89.5 | 125 | 136 | 187.5 | 220 | 251 | 286 | 333 |
| J | F07 | F10 | F12 | F14 | F16 | F16 | F16 | F16 |
| K | F05 | F07 | F10 | F10/F12 | F14 | / | ∅200 | F25 |
| L | 150 | 155 | 178 | 238 | 256 | 278 | 300 | 300 |
| Ручное колесо внешнего диаметра | ∅180 | ∅200 | ∅280 | ∅320 | ∅400 | ∅500 | ∅550 | ∅600 |
| Справочная масса (кг) | 3 | 4.5 | 7 | 13.7 | 22 | 30 | 38 | 46 |
